CD-5080
Acudor CD-5080 : Asegura un sello hermético sin obstrucciones al sistema de aire

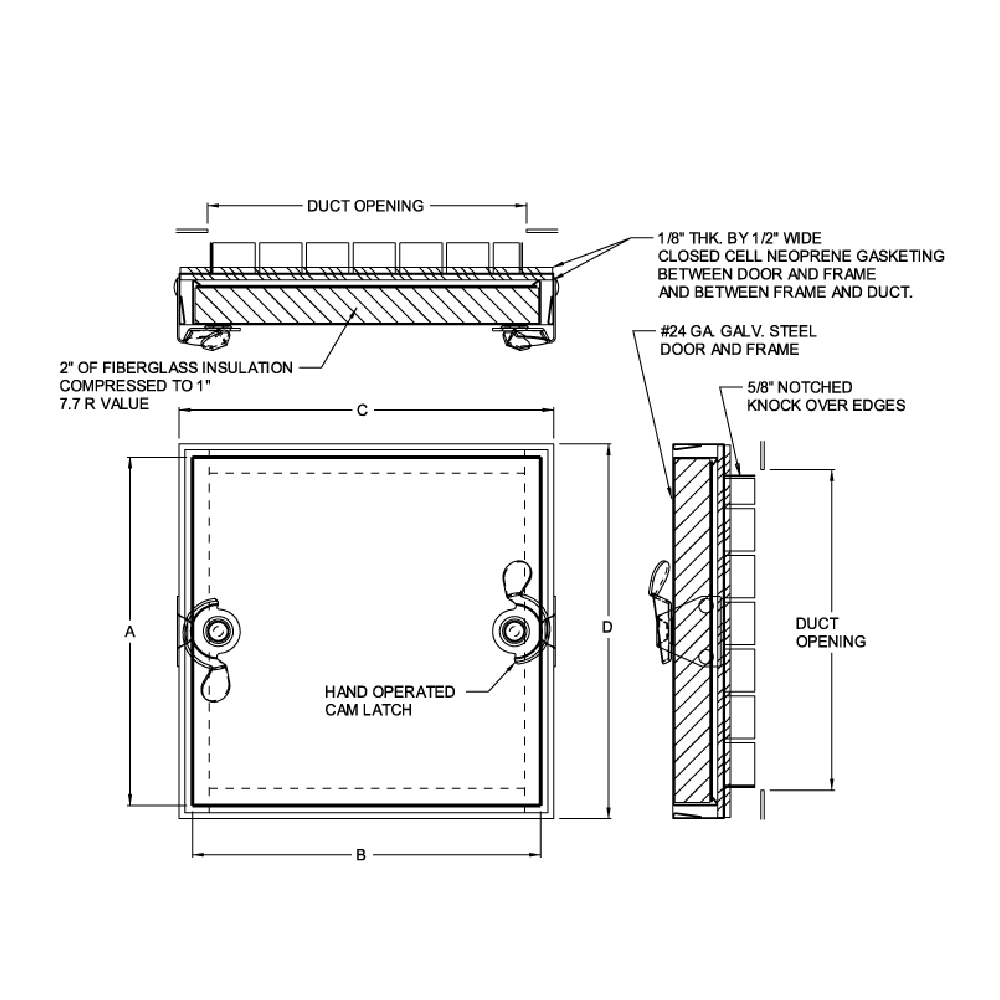

- Material:
Acero galvanizado, doble
- Panel Puerta:
Calibre 24
- Marco de Montaje:
Calibre 24 con pestañas resacadas de 5/8″ con muescas
- Empaques:
Empaques de neopreno de celda cerrada de 1/8″ espesor por 1/2″ ancho entre la puerta y el marco y también entre el marco y el ducto
- Aislante:
Panel de puerta relleno con aislamiento de fibra de vidrio de 2″ (factor 7.7 R) comprimida a 1″.
- Cerrojo:
Cerrojo de leva de auto-apriete, operado a mano
- Opciones:
Aluminio, acero inoxidable, cerradura de cilindro y llave, HASP + grapa, manija L
Descargas de productos
Especificaciones
TAMAÑOS ESTÁNDAR
Otros tamaños disponibles a petición
| Tamaño Nominal Puerta WyH | peso por puerta | |||
|---|---|---|---|---|
| Pulg | mm | Apertura | lbs. | kg. |
| 6 X 6 | 152 X 152 | 4.75” X 4.75” | 1.10 | 0.5 |
| 8 X 8 | 203 X 203 | 6.7 5” X 6.75” | 1.70 | 0.8 |
| 10 X 10 | 254 X 254 | 8.75” X 8.75” | 2.40 | 1.1 |
| 12 X 12 | 304 X 304 | 10.75”X 10.75” | 3.25 | 1.5 |
| 14 X 14 | 356 X 356 | 12.75” X 12.75” | 4.20 | 1.9 |
| 16 X 16 | 406 X 406 | 14.75” X 14.75” | 5.10 | 2.3 |
| 18 X 18 | 457 X 457 | 16.75” X 16.75” | 6.40 | 2.9 |
| 20 X 20 | 508 X 508 | 18.75” X 18.75” | 7.80 | 3.5 |
| 24 X 24 | 610 X 610 | 22.75” X 22.75” | 10.60 | 4.8 |
La abertura del conducto es del tamaño normal de la puerta -1 1/4” or (31 mm)
Para especificaciones detalladas, vea la hoja de presentación
¿Cual es el valor para ti?
Diseñadas tanto para Conductos de Chapa Metálica como para Conductos de Fibra de Vidrio
Disponibles en múltiples tamaños y formas para adaptarse a la instalación en Conductos Cuadrados, Rectangulares y Circulares
Puertas para Conductos de Grasa con clasificación ignífuga están disponibles
Diseñadas para una instalación rápida y sin complicaciones
Características del producto
Panel de puerta aislado, junto con la junta entre la puerta y el marco
Las lengüetas con muescas de 5/8” en el interior del marco facilitan la instalación
Diseñado para uso en BAJA a media presión de hasta 3” W.G. estática.
Pestillo de leva manual de ajuste automático
Conclusiones:
Contamos con productos mexicanos de fabricación local con una calidad en la que puedes sentirte seguro en cualquier construcción.
