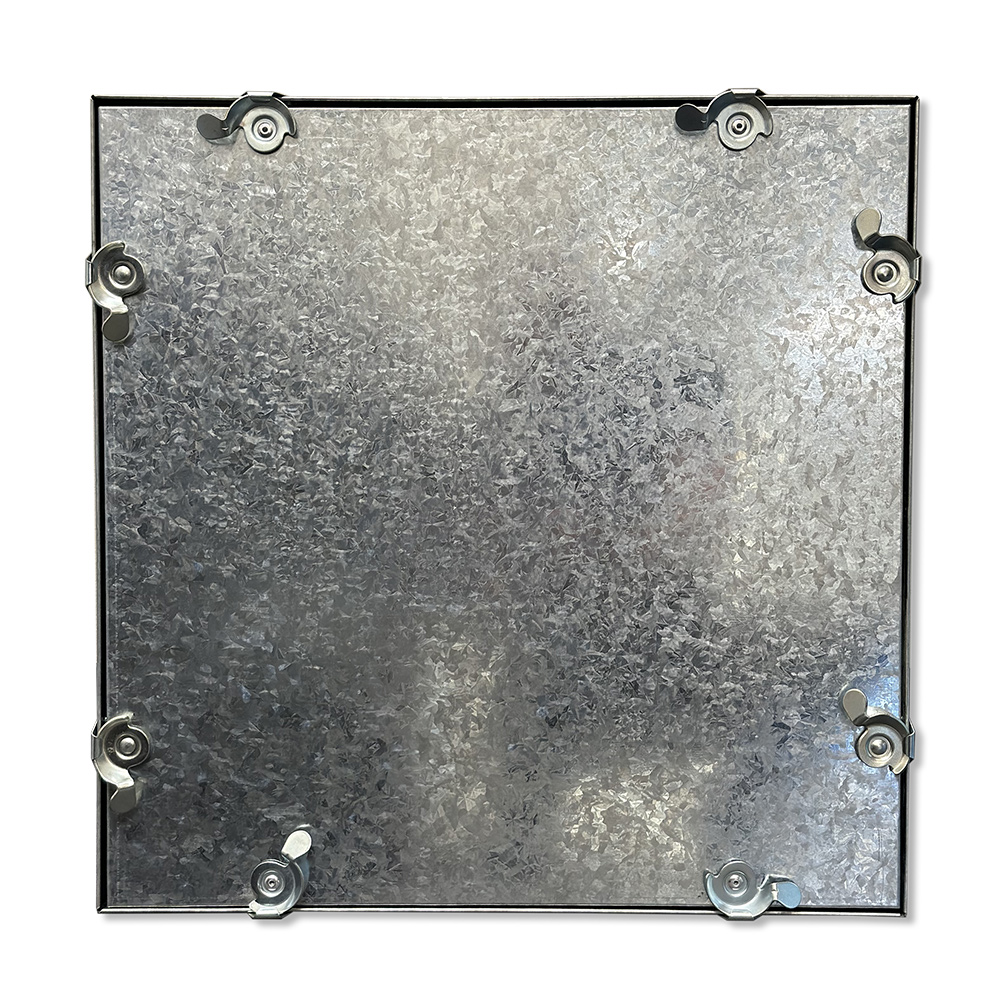

CD-5080-HP
Acudor CD-5080-HP : Acceso económico para ductos de alta presión

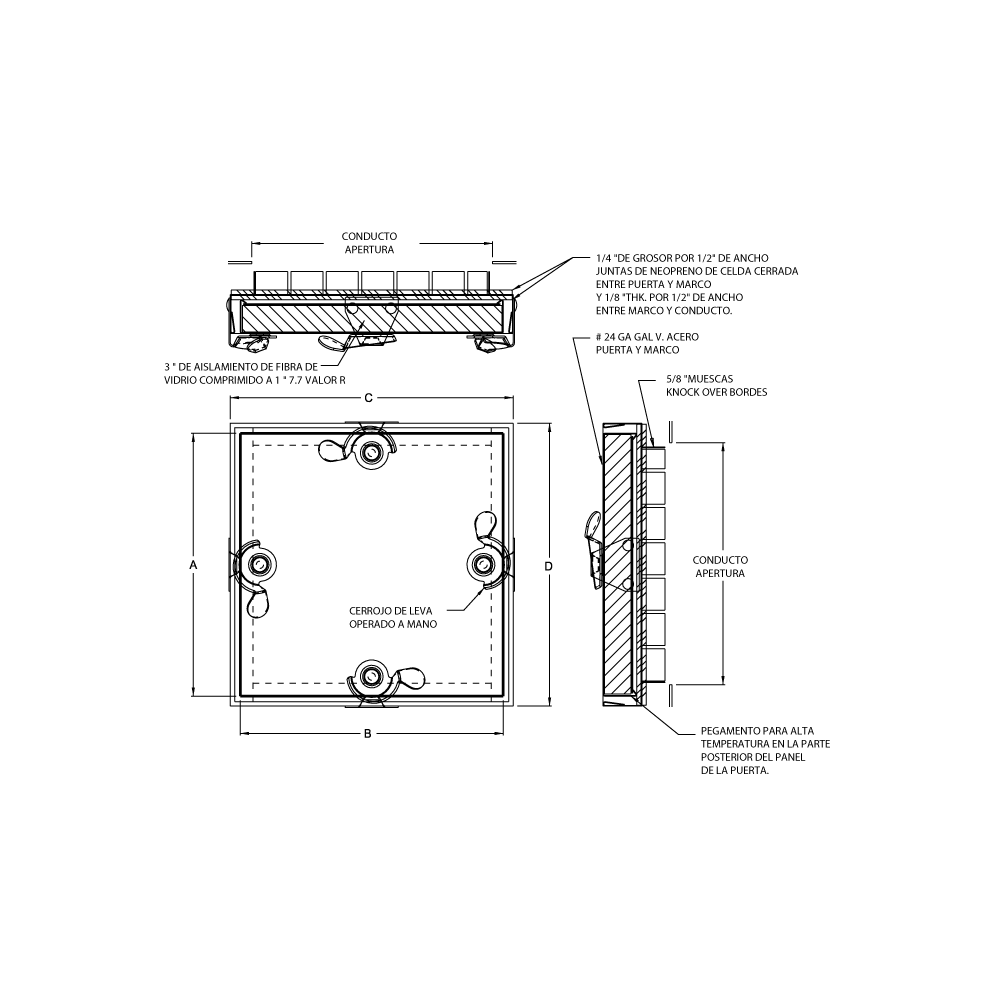

- Material:
Acero galvanizado
- Puerta:
Calibre 24, doble panel con pegamento para alta temperatura.
- Marco de Montaje:
Calibre 24 con pestañas resacadas de 5/8″ con muescas.
- Empaques:
Empaques de neopreno de celda cerrada de 1/4″ espesor por 1/2″ ancho entre puerta y marco. Empaques de neopreno de celda cerrada de 1/8″ espesor por 1/2″ ancho entre marco y ducto.
- Aislante:
Panel de puerta relleno con aislante de fibra de vidrio de 3″ (factor 7.7 R) comprimido a 1″.
- Cerrojo:
Cerrojo de leva de auto-apriete, operado a mano
Descargas de productos
Especificaciones
TAMAÑOS ESTÁNDAR
Otros tamaños disponibles a petición
| Tamaño Nominal Puerta WyH | Apetura de Muro | |||
|---|---|---|---|---|
| Pulg | mm | Apetura | lbs. | kg. |
| 6 X 6 | 152 X 152 | 4.75” X 4.75” | 1.25 | 0.6 |
| 8 X 8 | 203 X 203 | 6.75” X 6.75” | 1.75 | 0.8 |
| 10 X 10 | 254 X 254 | 8.75” X 8.75” | 2.30 | 1.0 |
| 12 X 12 | 304 X 304 | 10.75” X 10.75” | 3.10 | 1.4 |
| 14 X 14 | 356 X 356 | 12.75” X 12.75” | 4.20 | 1.9 |
| 16 X 16 | 406 X 406 | 14.75” X 14.75” | 5.20 | 2.4 |
| 18 X 18 | 457 X 457 | 16.75” X 16.75” | 6.20 | 2.8 |
| 20 X 20 | 508 X 508 | 18.75” X 18.75” | 9.00 | 4.1 |
| 24 X 24 | 610 X 610 | 22.75” X 22.75” | 10.50 | 4.8 |
La apertura de pared o techo es -1 1/4” or (31 mm)

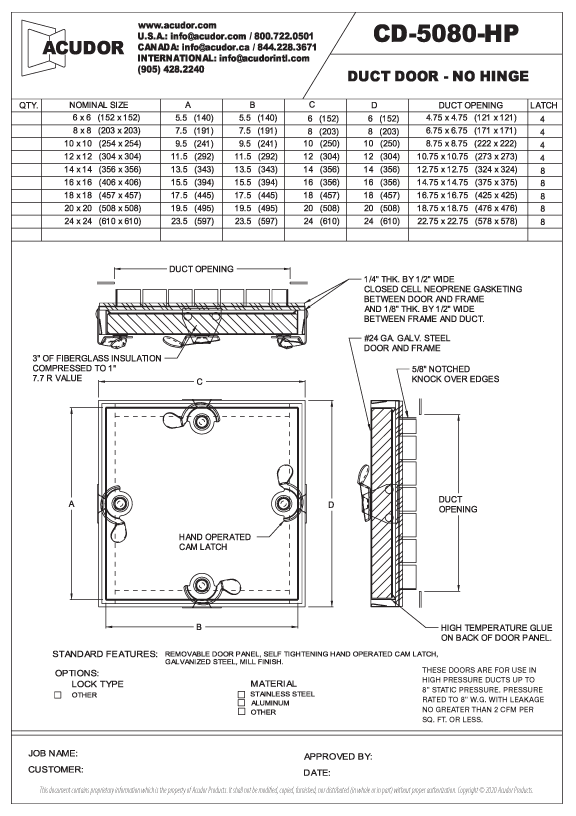

Para especificaciones detalladas, vea la hoja de presentación
¿Cual es el valor para ti?
Diseñadas tanto para Conductos de Chapa Metálica como para Conductos de Fibra de Vidrio
Disponibles en múltiples tamaños y formas para adaptarse a la instalación en Conductos Cuadrados, Rectangulares y Circulares
Puertas para Conductos de Grasa con clasificación ignífuga están disponibles
Diseñadas para una instalación rápida y sin complicaciones
Características del producto
Estas puertas son para uso en conductos de alta presión de hasta 8” de presión estática. Presión nominal de 8” W.G. con fugas no superiores a 2 CFM por pie cuadrado o menos.
Las lengüetas con muescas de 5/8” en el interior del marco facilitan la instalación
