FW-5050

Acudor FW-5050 : Para todo tipo de paredes y techos. Esta puerta se debe utilizar en paredes cuando la elevación de la temperatura o la transmisión de calor son un factor.

Contáctenos

Puerta / Marco de la Puerta:: Acero o Acero Inoxidable: Puerta calibre 20, marco de montaje calibre 16. Puerta rellena con aislante resistente a fuego de 2″ de espesor, el reborde será de 1″ de ancho
Bisagra:: Oculta
Resistencia al Fuego (Paredes):: UL — 1-1/2 horas etiqueta «B». UL — 2 horas etiqueta «B». Tamaño máximo: 36 x 48. (Techos): Warnock Hersey International de 3 horas clasificado en un techo no combustible. 1 hora clasificado en un techo combustible. Tamaño máximo: 24 x 36.
Cerrojo Estándar:: Cerradura universal con auto-cerrojo, operada por perilla estriada o por llave al ras. Cuando se requieran llaves al ras, se pueden preparar las puertas para cerraduras de cilindro embutidas.
Acabado:: Capa de imprimación blanca horneada (se recomienda una pintura de acabado adicional para una mayor resistencia a la corrosión)

Descargas de productos

FW-5050

Puerta de Acceso Resistente Al Fuego

Descargas

Datos del producto Dibujo de presentación Vista 3D BIM Archidad

Especificaciones

TAMAÑOS ESTÁNDAR

Otros tamaños disponibles a petición

Tamaño Nominal Puerta WyH			Peso por puerta
Pulg	mm	Cerrojo	lbs.	kg.
8 X 8	203 X 203	1	6.1	2.8
10 X 10	254 X 254	1	8.1	3.7
12 X 12	305 X 305	1	9.7	4.4
14 X 14	356 X 356	1	12.4	5.6
16 X 16	406 X 406	1	15.6	7.1
18 X 18	457 X 457	1	18.3	8.3
20 X 20	508 X 508	1	22.0	9.9
22 X 22	559 X 559	1	25.0	11.3
22 X 30	559 X 762	2	32.0	14.5
22 X 36	559 X 914	2	35.0	15.9
24 X 24	610 X 610	1	30.3	12.7
24 X 30	610 X 762	2	38.0	17.2
24 X 36	610 X 914	2	44.4	20.1
*24 X 48	610 X 1219	2	55.0	24.9
*30 X 30	762 X 762	2	42.8	19.4
*36 X 36	914 X 914	2	59.0	26.8
*36 X 48	914 X 1220	2	75.3	34.2

*No clasificado para techos

La abertura de la pared es el tamaño nominal de la puerta + 3/8” ( 9 mm)

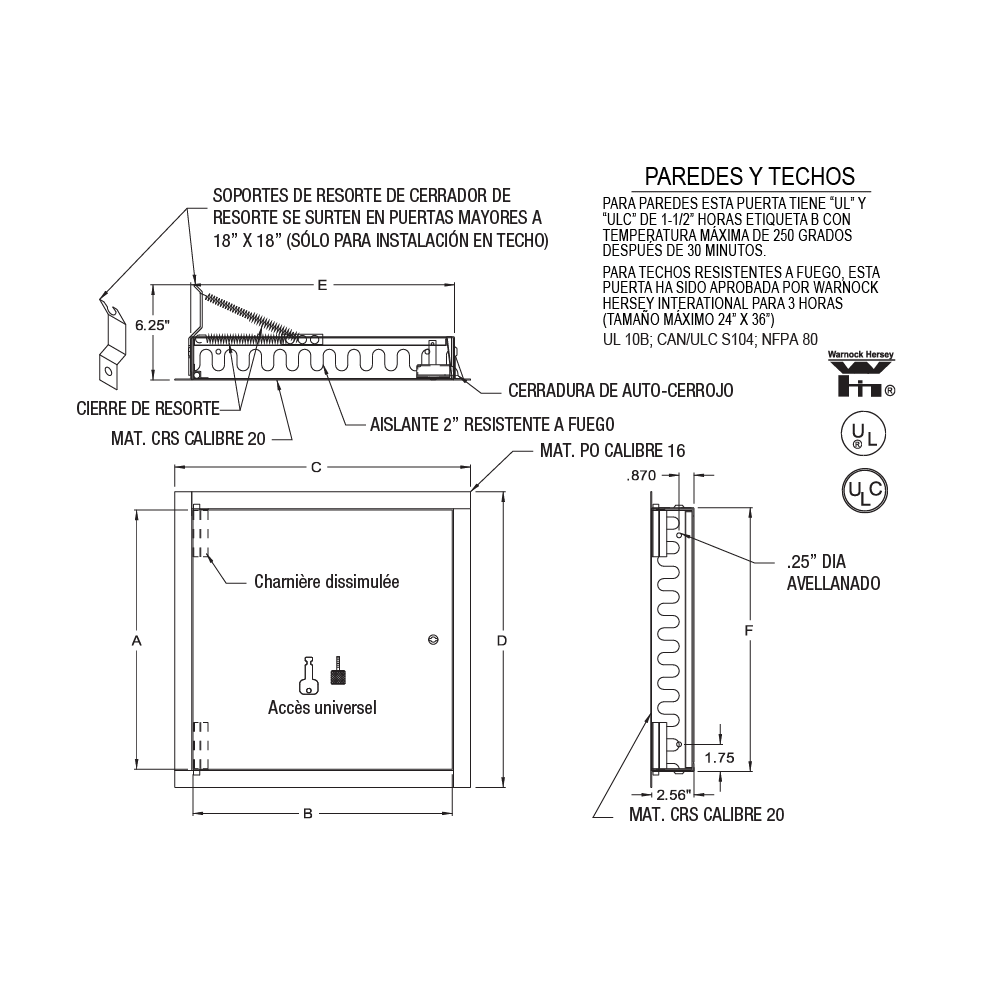

Para especificaciones detalladas, vea la hoja de presentación

¿Cual es el valor para ti?

Cumple con las regulaciones de seguridad contra incendios internacionalmente aceptadas para Paredes y Techos

Versátil – compatible con mampostería, yeso, panel de yeso, azulejo…

Modelos de apertura hacia arriba están disponibles

Modelos de puerta resistentes al fuego con panel de yeso incorporado disponibles para instalaciones de panel de yeso con clasificación ignífuga

Características del producto

(Paredes): UL — Etiqueta «B» de 1-1/2 horas. ULC: etiqueta «B» de 2 horas. Tamaño máximo: 36 x 48. (Techos): Warnock Hersey International con clasificación de 3 horas en un techo no combustible. 1 hora clasificado en un techo combustible. Tamaño máximo: 24 x 36

Panel de puerta de calibre 20, relleno con aislamiento resistente al fuego de 2″ de espesor

Liberación del pestillo interior

Panel de la puerta relleno con aislamiento resistente al fuego de 2″ de espesor
